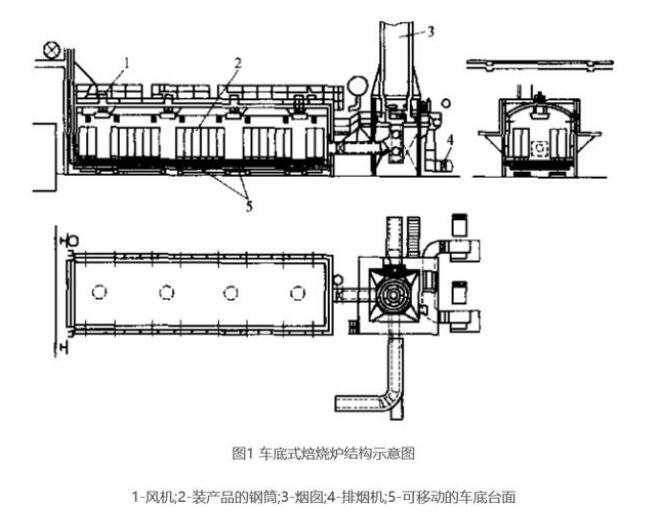

車底式焙燒爐(如圖1所示)主要由爐膛、爐車、高溫風機、廢氣通道等組成，根據產量的需要，若干臺結構相同的爐子組成一個爐組，共用一套輔助設施，例如裝卸機械、填充料裝卸系統、燃料供應系統、余熱回收裝置、廢氣焚燒爐和煙囪等。
車底式焙燒爐的爐膛是固定建筑，裝有行走機構的“車底”由移載沿爐底地面上的軌道拉出或送入爐膛，作為爐底的活動臺車，一般是由34節組成，每節之間用銷軸鉸連。臺車面上砌有耐火材料的磚墩，焙燒箱就放在磚墩上5爐膛兩個側面安裝46個燃燒噴嘴，爐頂裝有34個高溫風機及冷卻水噴頭，爐后壁有廢氣出口，爐門為型鋼焊接的框架結構，并在四周鑲嵌鑄鐵邊條，爐門由電動或液壓升降機構啟閉，

爐內分34個加熱區，每個加熱K有1個循環風機、4個燃燒器、1個噴水口和1組測溫?zé)犭娕?。噴水口設在風機旁邊，噴出的水經風機吹后變成水霧，遇高溫即汽化，將爐內溫度迅速降低。爐內廢氣由排煙機抽走，一般采用高溫焚燒法處理后達到排放標準。
